Contoh Skematik dan Gambar Layout PCB Rangkaian Filter Subwoofer

Contoh Skematik dan Gambar Layout PCB Rangkaian Filter Subwoofer. Jika perlengkapan audio mempunyai kualitas nada bass yang tidak cukup nendang, guna mengatasinya yakni dengan menambahkan filter subwoofer/crossover aktif sampai-sampai nada di samping di frekuensi rendah tidak bakal di loloskan ke power amplifier dan suara yang terbit dari speaker juga nada bass bakal lebih muncul

Rangkaian ini memakai komponen utama IC 741, ic ini bisa dengan gampang di temukan di toko toko penyedia komponen elektronika, ic ini juga dapat digunakan sebagai pelengkap susunan sensor suhu dan saya juga pernah memakai IC ini sebelumnya untuk susunan penetas telur

Untuk teknik kerja susunan ini

- kesatu input audio masuk dianta R1 dan R2 disitu terjadi difusi ( mix )sinyal yang tadinya stereo menjadikan mono

- Lalu faedah IC1 ini guna pre amp atau dengan kata lain guna menguatkan sinyal diawal supaya sinyal audio tidak melemah

- Keluaran dari IC1 ini diteruskan ke unsur blok filter subwoofer diantaranya terdiri dari komponen R3,R4,c1,C2 dan C3 disinilah sinyal rendah di dapatkan sinyal ini berkisaran mulai dari 20hz – 100hz

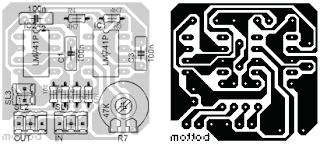

Layout Pcb dan Tata Letak Komponen

Desain opsi kesatu
